サンプルデータを利用して、Mark2でマークを読み取ってみましょう。

STEP1. サンプルデータをダウンロード

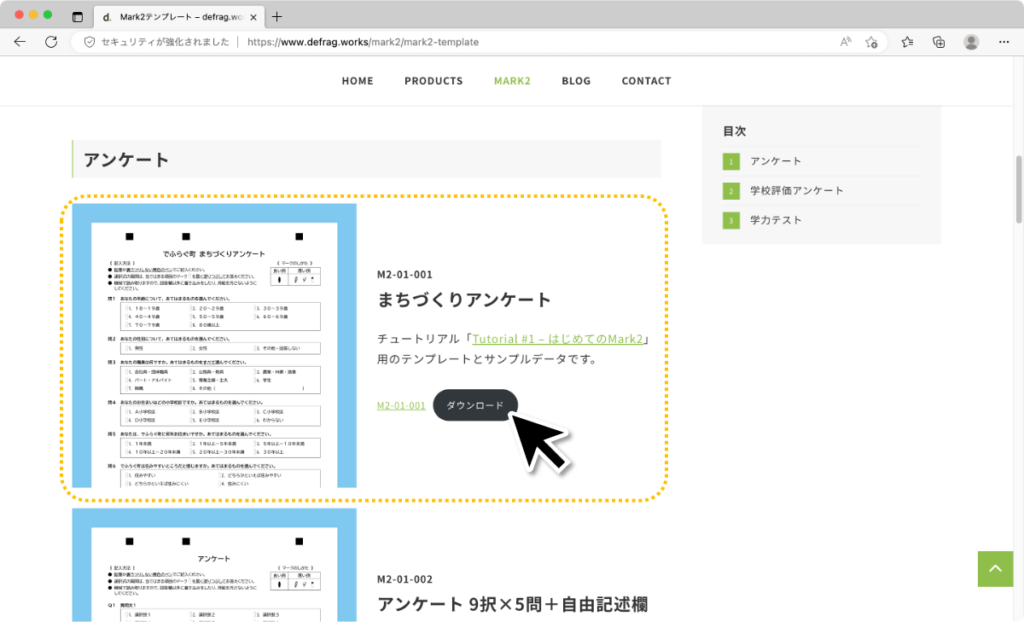

Mark2 テンプレートから「まちづくりアンケート(M2-01-001)」のデータをダウンロードします。

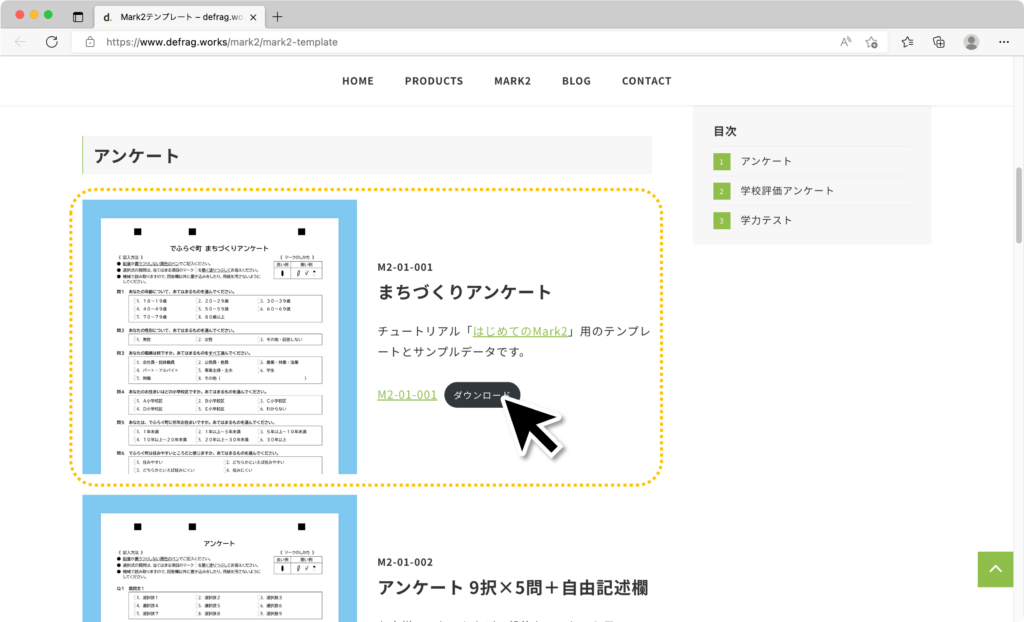

「まちづくりアンケート(M2-01-001)」のデータをダウンロード

データの中身は以下の通りです。

M2-01-001

M2-01-001_印刷原稿.pdf

M2-01-001_印刷原稿.pptx

M2-01-001_座標ファイル.xlsx

images




STEP2. Mark2を起動

https://mark2.defrag.works/ にアクセスして、Mark2を起動します。

  • 通信環境によっては、起動に少し時間がかかります。

STEP3. マーク認識を実行

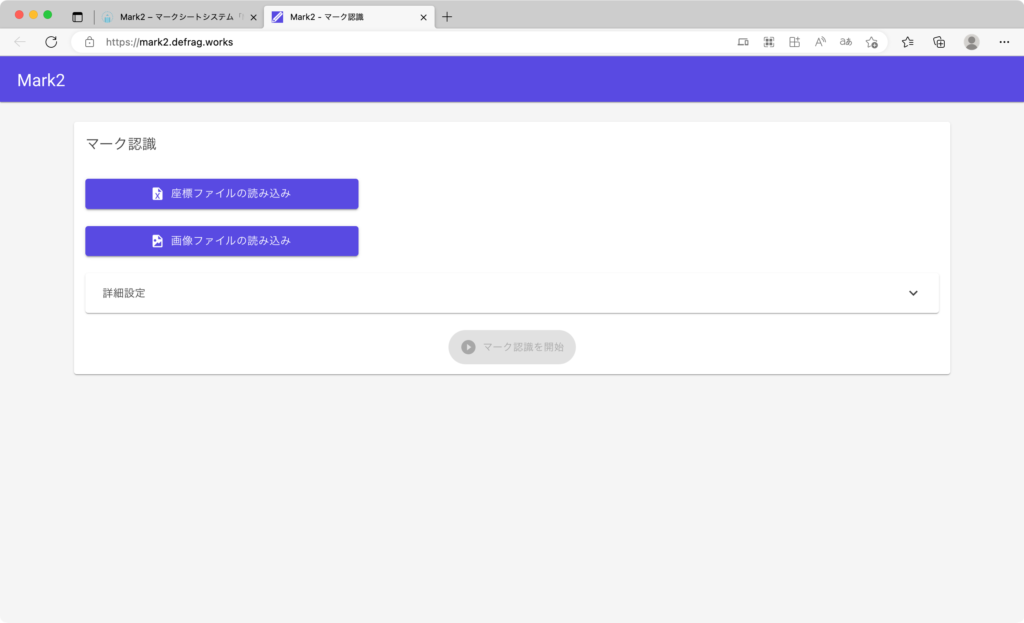

座標ファイルの読み込み

「座標ファイルの読み込み」ボタンを押して、「M2-01-001_座標ファイル.xlsx」を開きます。

画像ファイルの読み込み

「画像ファイルの読み込み」ボタンを押して、imagesフォルダ内の画像をすべて選択し、開きます。

マーク認識を開始

「マーク認識を開始」ボタンを押します。

処理結果ファイルをダウンロード

「ダウンロード」ボタンを押して、処理結果ファイル(Excel形式)を保存します。

座標ファイルの読み込み〜処理結果ファイルをダウンロード

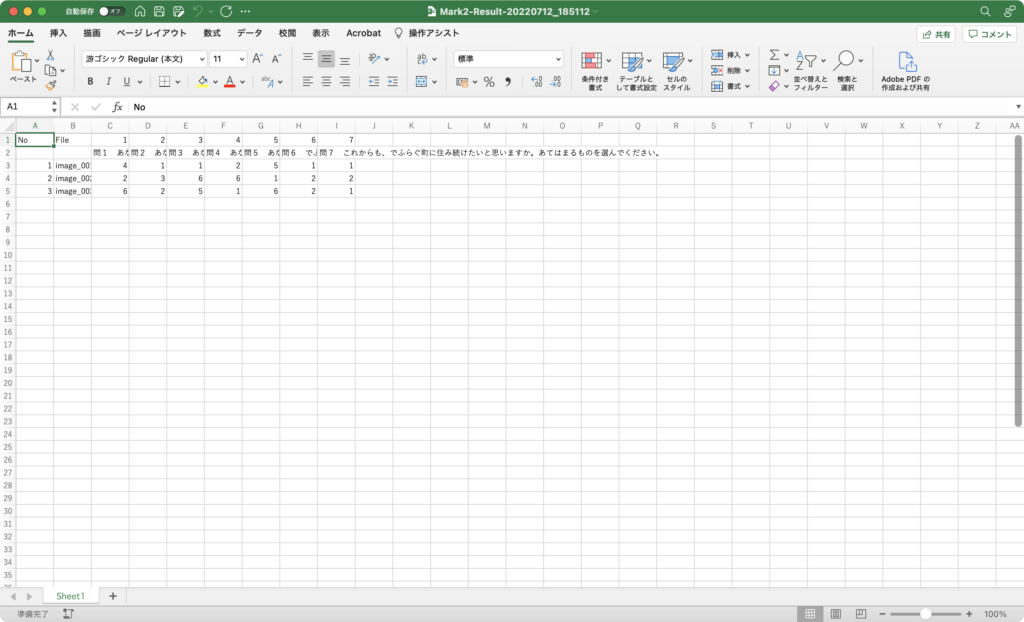

処理結果ファイル(Excel)

STEP4. 処理結果の確認

処理が終わると、Mark2の画⾯下部(ダウンロードボタンの下)に処理結果画像が表⽰されます。

緑⾊の網掛けは「マークあり」、⾚⾊の網掛けは「マークなし」と認識していている箇所です。左右の矢印ボタンをクリックして画像を確認し、必要に応じて処理結果ファイルを修正してください。

Mark2の画⾯下部(ダウンロードボタンの下)で処理結果画像を確認

おわりに

Mark2の手軽さやマーク認識の精度を感じていただけましたでしょうか?

次のステップとして、チュートリアル「調査票を作成してみよう」と「スキャンのしかた」を参考に、ご自身の環境でマークシート調査票を作成・印刷して、スキャンしたデータでお試しいただければと思います。

また、Mark2の画面で「詳細設定」をクリックすると、閾(しきい)値の調整ができます。面積閾値はどのくらいの範囲を塗りつぶしていれば「マークあり」と判定するか、色閾値はどのくらい塗りの色が濃ければ「マークあり」と判定するかの設定です。閾値の設定につきましては、今後解説したいと思っています。

ご質問などございましたら CONTACT よりお問い合わせください。

この他のチュートリアル

Tutorial #2 – 調査票を作成してみよう
Mark2テンプレートを編集して、マークシート式の調査票を作成してみましょう。
Tutorial #3 – スキャンのしかた
回収した調査票をスキャナーでスキャンして、Mark2で読み込む画像ファイルを準備します。
